Un tableau électrique vétuste, c'est souvent plus qu'un simple inconfort — c'est une installation qui n'assure plus vraiment la protection des personnes et des équipements. Pour ce particulier à Montpellier, la mise aux normes du tableau électrique s'imposait : remplacer l'existant par une solution fiable, conforme à la norme NF C 15-100 et capable d'évoluer dans le temps. Domus Service, présent depuis plus de dix ans sur Montpellier et ses environs, a pris en charge l'intégralité du chantier, de la conception jusqu'à la mise en service. Si vous souhaitez en savoir plus sur notre façon de travailler, vous pouvez consulter nos services en électricité générale à Montpellier ou jeter un œil à nos projets réalisés pour avoir une idée concrète des interventions menées…
—
Diagnostic et contraintes identifiées
Ce que le client souhaitait
La demande était précise : remplacer un tableau ancien, intégrer des protections modernes et permettre un suivi de la consommation électrique. L'idée d'économies d'énergie sur le long terme faisait partie des priorités du client, ce qui orientait déjà les choix techniques vers l'intégration d'un compteur numérique.
Les contraintes techniques rencontrées
L'existant posait plusieurs difficultés concrètes. L'espace disponible pour l'implantation du nouveau coffret restait contraint, les circuits n'étaient pas clairement repérés et les protections différentielles en place ne correspondaient plus aux standards actuels — d'où des disjoncteurs qui sautaient régulièrement, une maintenance difficile et aucune visibilité sur la consommation.
Les points de vigilance identifiés lors du diagnostic :
- Conformité à la norme **NF C 15-100** à respecter intégralement
- Dimensionnement rigoureux des protections et équilibrage des charges sous les différents interrupteurs différentiels (pour éviter les déclenchements intempestifs)
- Intégration d'un compteur d'énergie numérique dans le tableau
- Réservation d'emplacements pour de futures extensions (domotique, borne de recharge véhicule électrique, etc.)
—
Solution mise en œuvre

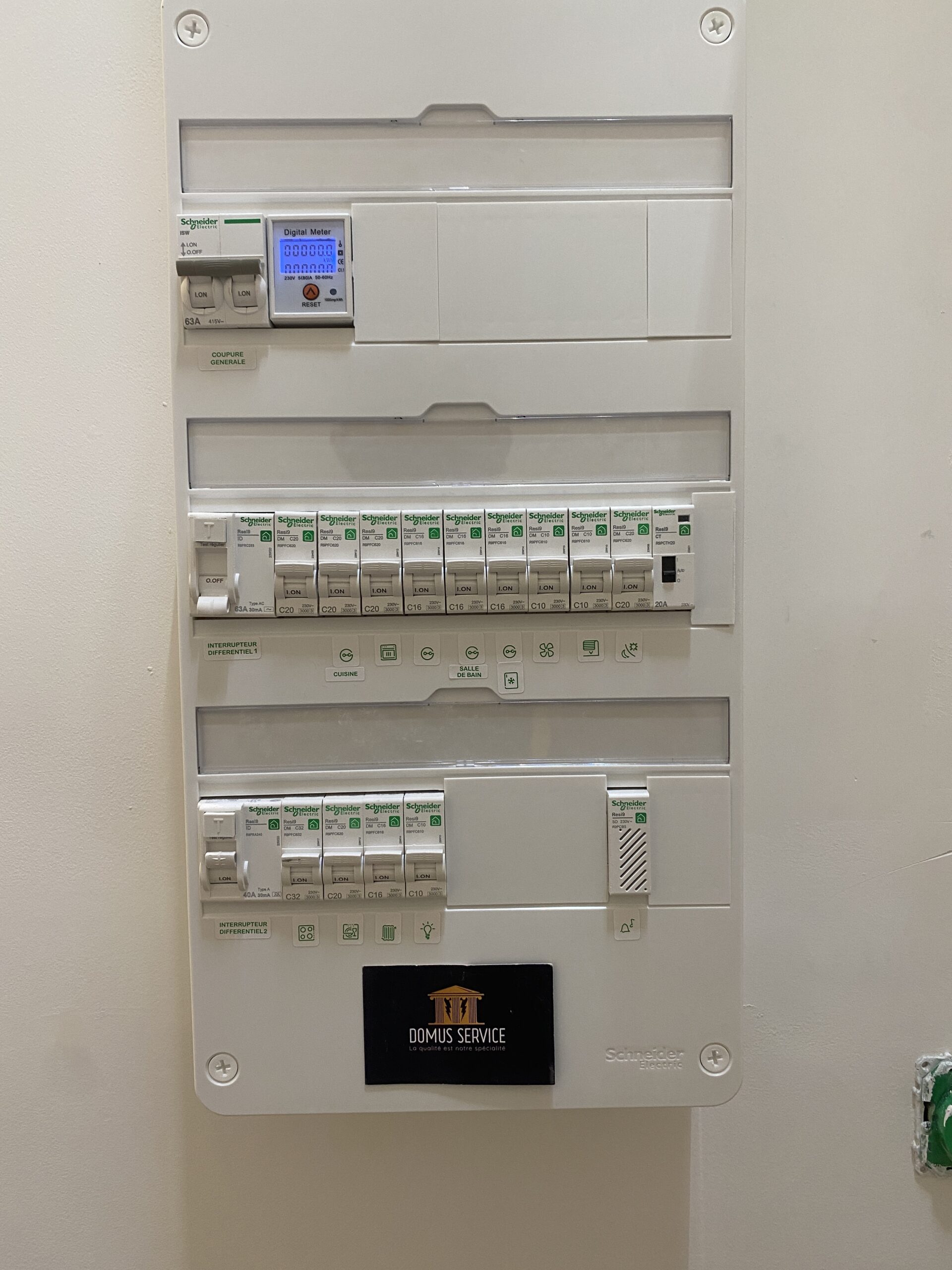

Le matériel retenu : gamme Resi9 de Schneider Electric
Le choix s'est porté sur la gamme **Resi9 de Schneider Electric**, pour une raison simple : travailler avec une marque unique sur l'ensemble du tableau, c'est garantir la compatibilité entre les modules, simplifier la maintenance et assurer une tenue mécanique et électrique cohérente dans la durée.
Voici les éléments constitutifs du tableau :
- **Coffret de distribution Resi9 multirangées**, fixé sur support mural plat et stable
- **Disjoncteur général Schneider 63A** en tête de tableau, pour la coupure et la protection amont
- **Interrupteur différentiel Type AC 63A 30mA** pour les circuits standards *(l'interrupteur différentiel détecte les fuites de courant vers la terre et protège les personnes)*
- **Interrupteur différentiel Type A 40A 30mA** pour les appareils générant des courants de fuite à composante continue pulsée — certaines plaques de cuisson ou équipements récents entrent dans cette catégorie
- **Disjoncteurs divisionnaires en courbe C** (C10, C16, C20, C32), dimensionnés selon la section des conducteurs et la puissance de chaque circuit *(le calibre du disjoncteur limite l'intensité et protège contre les surcharges et courts-circuits)*
- **Compteur d'énergie numérique 230V**, intégré directement dans le tableau pour un suivi de consommation en temps réel
- **Peignes d'alimentation** pour la distribution de la phase et du neutre entre modules *(des barrettes qui fiabilisent et simplifient la distribution interne)*
Méthodologie appliquée
L'intervention a suivi un enchaînement structuré : étude unifilaire préalable (schéma), dépose de l'ancien tableau, fixation et nivelage du nouveau coffret, montage des rails DIN, clipsage des modules, câblage avec des conducteurs H07V-U de sections adaptées. Chaque circuit a ensuite été repéré avec des étiquettes durables — un détail qui change vraiment la vie lors d'une intervention ultérieure.
La mise en service n'a eu lieu qu'après une série de tests rigoureux : continuité, isolement, déclenchement des interrupteurs différentiels à 30mA. Chaque connexion a par ailleurs été contrôlée au couple de serrage adéquat, pour prévenir tout échauffement.
Pourquoi ces choix ?
La combinaison retenue répond à quatre exigences : sécurité (protections différentielles adaptées et conformité NF C 15-100), fiabilité (matériel Schneider Resi9), évolutivité (emplacements réservés et compteur intégré) et maintenabilité (câblage structuré, repérage lisible). Chez Domus Service, on privilégie des solutions qui tiennent dans le temps et qu'un électricien peut reprendre facilement — quelle qu'en soit la raison…
—
Résultat obtenu
Au terme de l'intervention, le tableau présente une organisation claire, des protections bien dimensionnées, un suivi de consommation opérationnel et un câblage propre. L'installation répond pleinement aux exigences de la norme NF C 15-100 et dispose de réserves pour les évolutions à venir.
Vous avez un tableau à remettre aux normes, une installation électrique à sécuriser ou à faire évoluer à Montpellier, Mauguio ou Castelnau-le-Lez ? Domus Service réalise ce type d'intervention avec le même niveau d'exigence — devis gratuit, matériel haut de gamme, travaux garantis. Contactez-nous pour un diagnostic sans engagement.
